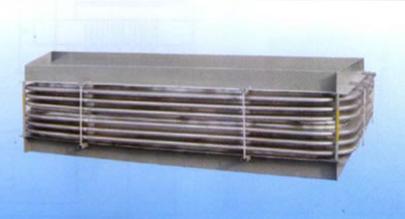

矩形圓角金屬波紋補償器
CE波形圓角金屬波紋補償器：
該產品是電站煙風道配套設備之一。CE波形圓角矩形補償器采用矩形截面，圓角波形，管道中單個膨脹節承受二維方向位移。由2個膨脹節組成的肘接管道可承受三維方向位移。矩形圓角金屬波紋補償器產品有全高、辦高型、按照煙道尺寸，應力應變要求用戶可多波節選用。
矩形波紋補償器選用說明：
1、用戶根據管系熱位移情況選定了合適的矩形補償器以后，至少還得提供管內的流通介質，煙風道的設計壓力，運行時的溫度，煙風道橫截面的外型尺寸（長、寬）所選用的波形（全高216mm、半高108mm）和波數（單個波紋單波數不超過6波），以便我們進行補償器的結構設計和制造。
2、推薦每波允許膨脹量：全高型△α＝±24mm 辦高型△α＝±12mm
3、擋灰板：對風道或少塵的管道可以不采用，對多塵的煙道應采用檔灰板。
4、為減少波紋管的波節數，應考慮冷拉50﹪。
5、標準半高型補償器適用于截面面積小于4.6平方米以及煙風道外型尺寸中有一邊小于1.5m但大于0.6m的場合。標準全高型波紋補償器適用于所有的煙風道。
